1、試驗臺架：由安裝底座機械平臺（試驗臺底座）、測量傳感器、磁粉制動器、升降機構組成。（以2000Nm扭矩傳感器及配套設備為例）

2、控制柜：由臥式或立式機柜構成，內部裝有控制線路、15`觸摸屏工業控制計算機、磁粉制動器控制器、變頻調速器、變頻調速器控制器、傳感器測量采集系統。

3、負載：由磁粉制動器構成。磁粉制動器具有定子和轉力兩個相對運動部件的旋轉機械。定子和轉力都由磁性導磁材料制成。定子和轉子間的工作間隙充滿磁性導磁磁粉。當定子上的激磁線圈通入激磁電流時，磁粉聚集而形成磁粉鏈。由粉末間的磁性結合和粉末與兩運動件的摩擦力來傳遞力矩。激磁電流增大，所傳遞的轉矩也隨之增大，當激磁電流增至確定值時，導磁材料發生磁飽和，所傳遞的轉矩也呈飽和狀態。當中斷激磁電流時，磁粉失去束縛，處于松散狀態。因此基本上不傳遞力矩。磁粉制動器在測試之前，確定要先通水。測試后，待溫度降低才能停止供水。磁軛表面溫度應控制在≤85oC，若溫度過高，應用鼓風機進行吹風冷卻，或降低進水溫度。特別是夏天應實際效果為主散熱條件。

4、聯軸器：采用剛性連接（法蘭、軸套），從而保護測量精度

5、傳感器：HCNJ-101扭矩傳感器測量電機輸出轉速和扭矩，隔離式電流、電壓傳感器測量電機的輸入電流和電壓。

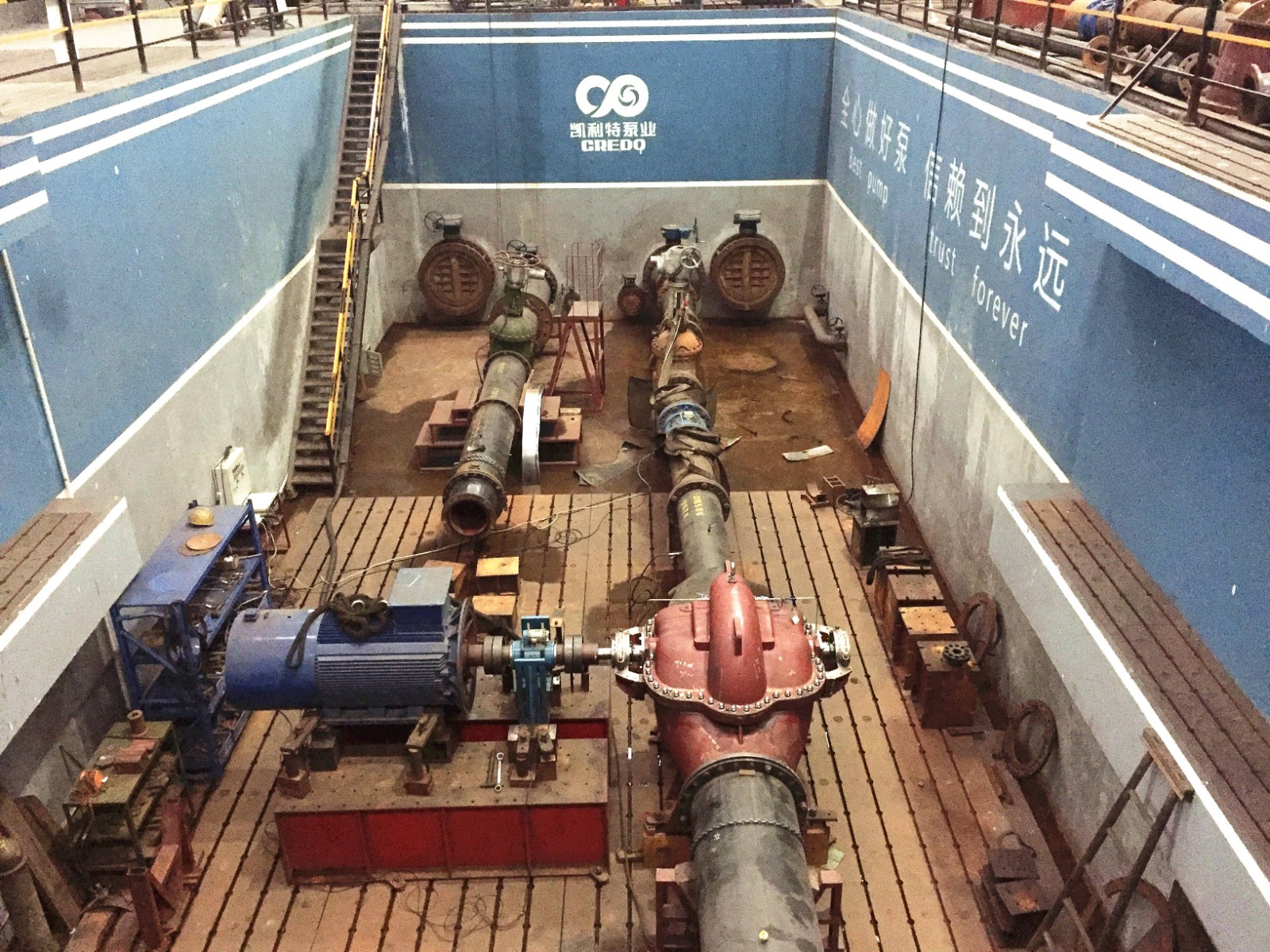

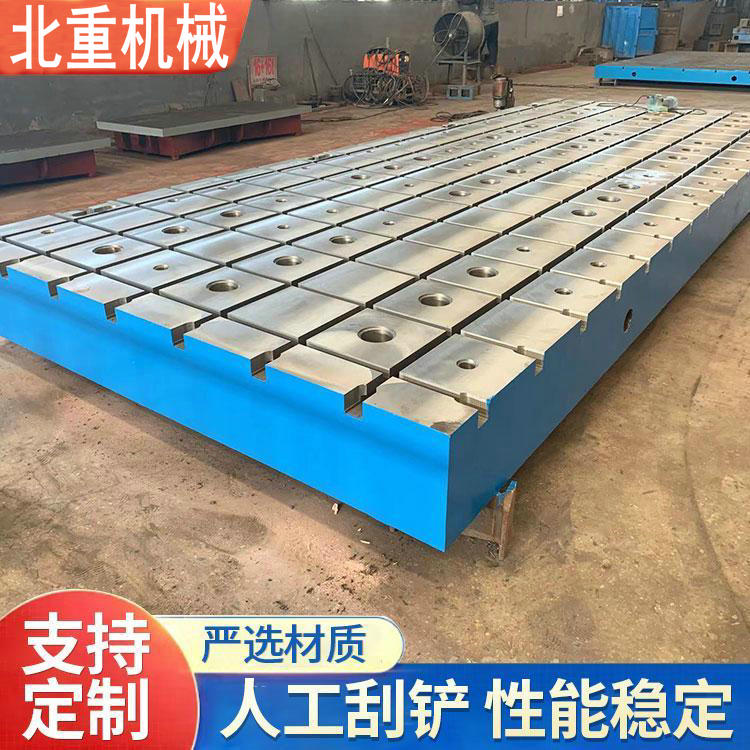

6、安裝底座、升降機構：試驗臺底座采用標準電機試驗平臺，平臺上有標準的T型槽，表面光潔。電機試驗平臺的安裝不平度小于0.05mm。底座穩固，避免過大震動，否則將造成數據測試不準。升降機構由20—30mm鋼材和M16～M30螺桿螺帽構成。升降時，調節螺帽即可完成。測試時，確定要緊固升降機構，防止過大震動。安裝時，根據電機高度，調節升降鋼板。注意同軸度，避免傳感器變形而產生的附加彎矩。當存在彎矩時，不僅會(huì )降低測試精度，在某些情況下，甚至可能損壞變形軸，

具體方法：先連接好電機，不要緊固電機底座，用手轉動傳感器、電機應平穩，不應有稍微移動。轉動時，手感要平穩，如果安裝同軸度未達到，調節升降鋼板，直至達到要求。之后緊固電機和升降鋼板螺柱。
