電機試驗平臺簡介

隨著科技的發展，電機試驗技術近年來也深受了長足的發展。電機試驗平臺是一種重要的試驗設備，它集成了力學、電氣、傳感器等多種技術，能夠實現對電機性能及參數進行多方面分析和檢測。下面，我們將以一組電機試驗平臺圖片為例，對其結構和功能進行詳細分析。

電機試驗平臺結構

電機試驗平臺主要由兩大模塊組成：電機與測控系統。其中，電機作為試驗對象，負責輸出功率；而測控系統則負責測量電機輸出的各類參數。如下圖所示：

電機模塊

電機模塊是電機試驗平臺的核心部分，它包括電機本體和配套的附件。常見的電機包括交流電機、直流電機和步進電機等。在試驗中，電機會(huì )通過電機控制器進行控制，以便于對電機的各項參數進行測試。

測控系統模塊

測控系統模塊是電機試驗平臺的重要組成部分，它主要包括測控軟件、數據采集卡和各類傳感器。通過測控系統，可以實現對電機轉速、電壓、電流、功率等參數進行多方面監測和分析。

電機試驗平臺圖片分析

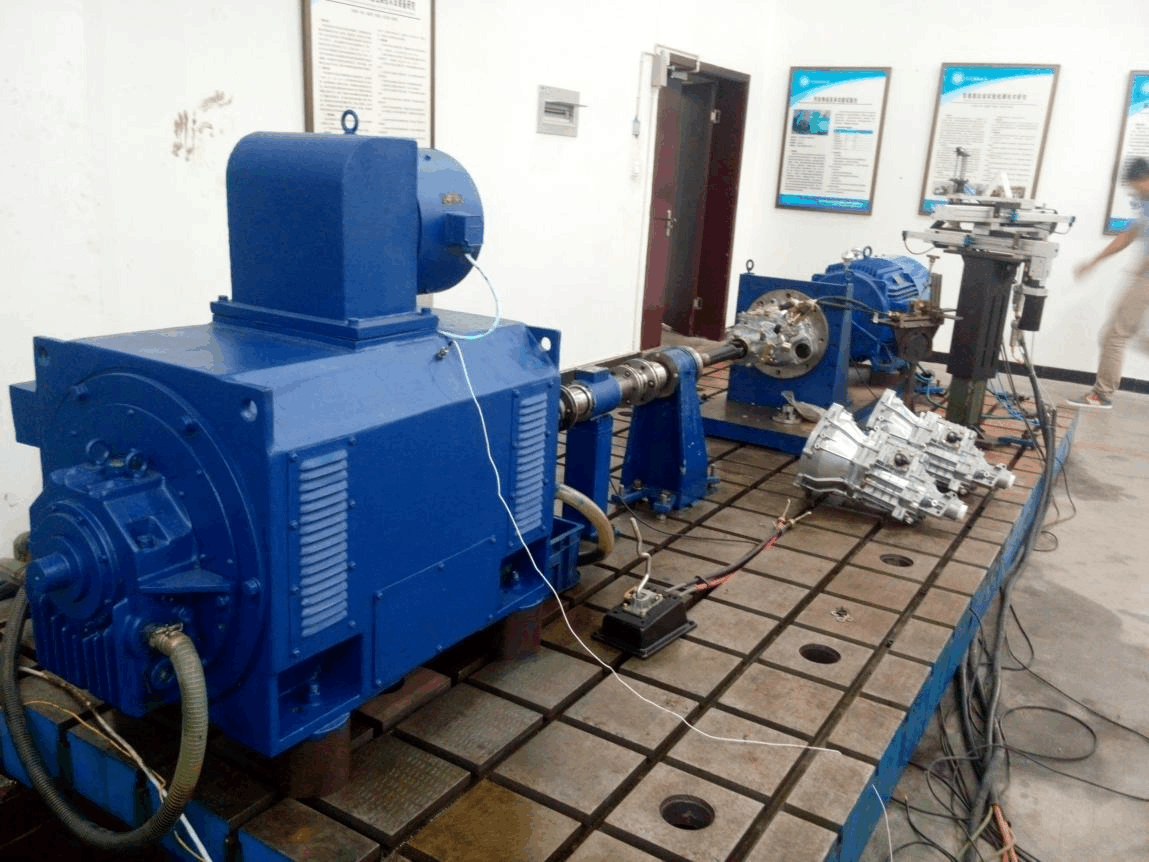

電機試驗平臺正視圖

如下圖所示，這是一張電機試驗平臺的正視圖?？梢钥吹?，整個電機試驗平臺采用框架結構，底座均有支撐腳固定。電機和測控系統均與底座通過螺栓連接，整體性能好穩定。

電機試驗平臺側視圖

如下圖所示，這是一張電機試驗平臺的側視圖?？梢钥吹?，電機試驗平臺主要由兩部分構成。其中電機部分上方可旋轉，便于進行多角度測試；下方為測量電機參數的控制器。

電機試驗平臺電機部分局部

如下圖所示，這是一張電機試驗平臺電機部分的局部圖片?？梢钥吹?，電機正面配備有轉速表、電流表、電壓表等多個測試參數。同時，在電機控制臺上，還配有控制按鈕和顯示屏，便于進行實時控制和反饋。

電機試驗平臺測量系統部分局部

如下圖所示，這是一張電機試驗平臺測量系統部分的局部圖片?？梢钥吹?，傳感器頭的數量達到了12個，分別布置在電機周?chē)煌恢?。傳感器能夠?shí)現對電機各項參數進行實時采集，并傳遞給控制器進行處理和分析。

總結

電機試驗平臺作為一種重要的檢測和分析設備，其結構和功能好細致。通過對電機試驗平臺圖片的詳細分析，我們可以深入地認識到這種設備的特點與優勢。相信在未來，電機試驗平臺將會(huì )在汽車、機械、動力等行業發揮著越來越重要的作用。
