試驗臺底座鐵底板的用途及生產配套廠家

2022-11-27 10:24:50

文章摘要:

試驗臺鐵底板行業內也叫試驗臺底座、試驗臺大底板。試驗臺鐵底板用途:適用于各種實驗室試驗臺的試驗工作的鑄鐵底板,像發動機試驗臺、電機試驗臺、齒輪箱試驗臺、泵閥試驗臺...

TAG:試驗臺鐵底板 試驗臺底座 試驗臺鑄鐵地軌

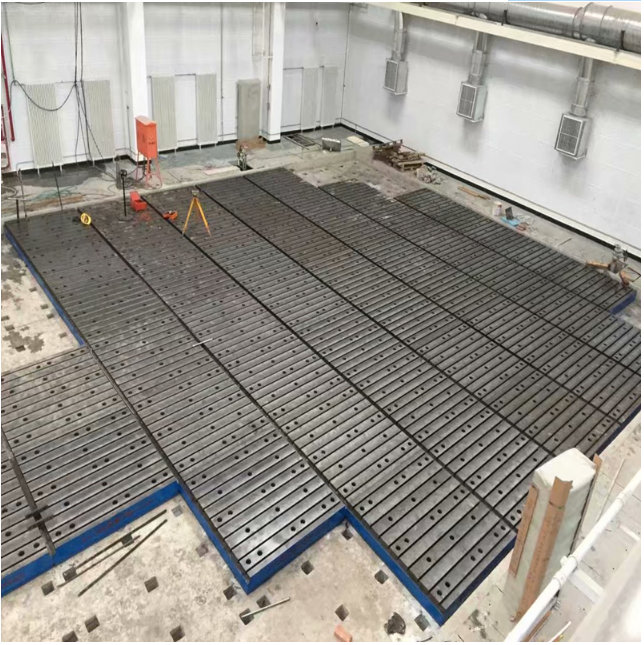

試驗臺鐵底板行業內也叫試驗臺底座、試驗臺大底板。試驗臺鐵底板用途:適用于各種實驗室試驗臺的試驗工作的鑄鐵底板,像發動機試驗臺、電機試驗臺、齒輪箱試驗臺、泵閥試驗臺、測功機試驗臺、車身試驗臺、臺架試驗臺等。是試驗臺在試驗中優良的基本底座平臺。


  試驗臺鐵底板(試驗臺底座)材質: 材料為較鑄鐵HT200-250工作面硬度為HB160—210。經過兩次處理(人工退火600


  試驗臺鐵底板(試驗臺底座)按JB/T7974-99標準制造.產品制成筋板式和箱體式.工作面有長方形.材料HT200.工作面采用刮研工藝.工作面上可加工V形.T形.U形槽和圓孔.長孔等.鐵底板安裝和鑄鐵平板按裝一樣應調至水平.負荷均勻分布于各支點上.環境溫度(20?5℃)使用時應避免振動。

  試驗臺鐵底板(試驗臺底座)設計要求:


  一、試驗臺鐵底板(試驗臺底座)所用材質:HT200-250;機械性能 抗拉強度:不小于250Mpa硬度: HB180 -226;


  二、利用較概念,使各部位壽命相等;


  三、試驗臺鐵底板上工作面板厚度均勻,縱向、橫向筋板均勻分布,使底板結構對稱,即各部位強度相等又提高剛度;


  四、試驗臺鐵底板(試驗臺底座)的工作面厚度、四周厚度、筋板厚度按圖紙要求進行鑄造,確認壁厚均勻,減少鑄件收縮過程中的內應力,防止變形;


  五、試驗臺鐵底板需要進行兩次熱處理,即毛坯一次,粗加工完后一次,以取消內應力,防止變形;


六、鐵底板T型槽加工面不得存在任何加工不掉的鑄造缺陷,其它加工表面允許存在的鑄造缺陷為:直徑200mm范圍內允許存在1個,尺寸為直徑3mm,尺度2mm,***多允許15個(4000*1900平面面內);非加工表面允許存在的缺陷范圍:直徑100內允許存在1個,尺寸為直徑3mm,尺度2mm;


  七、試驗臺鐵底板鑄件應清砂,非加工表面噴底漆G06-4 ZBG51010-87;


  八、試驗臺鐵底板工作平臺(上表面)的尺寸公差、平面度、平行度均按相關標準確定。


  九、供方按長度要求設計地腳螺栓或地錨器孔,安裝后螺母不得高出底板平面,并提交二次灌漿的土建澆鑄要求,負責監督澆鑄偏移,并對澆鑄結果進行復測。


  十、按配置機組底架的寬度系列尺寸布置,其長度方向能承受加工、運動、吊裝、安裝時的外力。


  十一、試驗臺底座安裝時在地錨器或按地腳螺栓孔的位置放入相應的調整附件,10~15mm可調,地腳螺栓或地錨器孔配蓋板。
